مقدمه
DS5602 یک بارکد اسکنر سیمی دو بعدی دستی است که مجهز به دوربین نوردهی جهانی 30 پیکسل و عملکرد خواندن عالی است.
به راحتی می تواند بارکدها را در رسانه های مختلف مانند کاغذ، محصولات، صفحه نمایش و غیره بخواند.
این می تواند عمدتاً برای پرداخت تلفن همراه، اسکن بارکد کالا، شمارش موجودی و غیره اعمال شود.
ظاهر

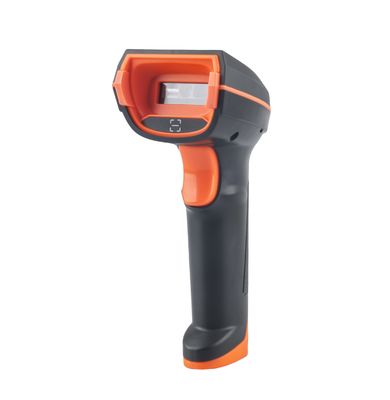

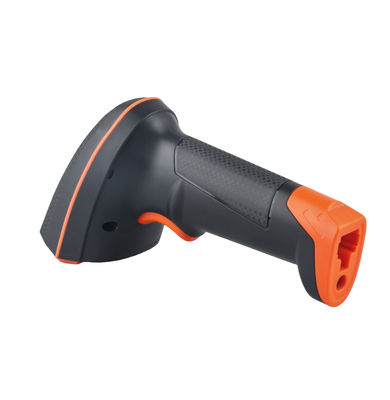

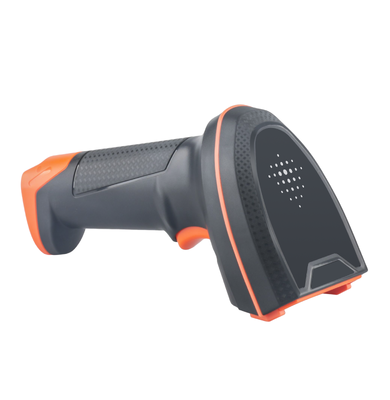

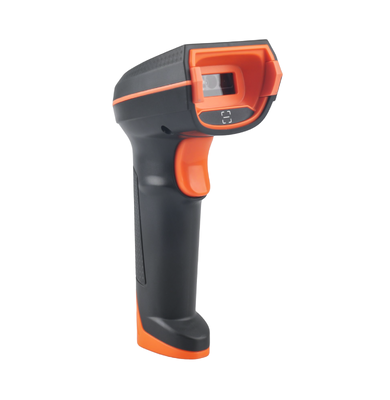

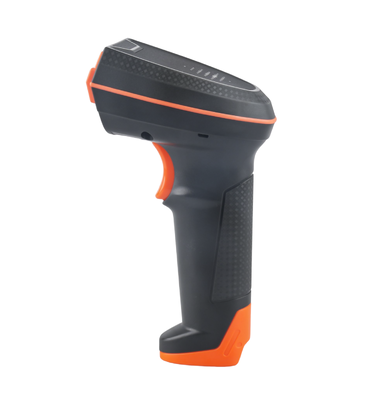

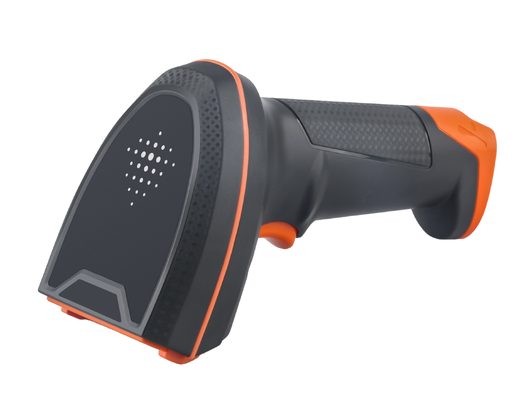

تصویر زیر ظاهر DS5602 را با چراغ نشانگر اسکن و خروجی صدای زنگ در بالای آن نشان می دهد. یک پنجره خواندن در جلو برای اسکن بارکد، یک رابط سیم در جهت پایین و یک دکمه روی دسته وجود دارد.
توجه:
> برای حفظ عملکرد خواندن عالی اسکنر، لطفاً محصول را تمیز نگه دارید.
> لطفا از پارچه نرم برای تمیز کردن پنجره استفاده کنید. هیچ مایعی روی پنجره نپاشید.
ویژگی های محصول
> با MCU با کارایی بالا به راحتی می تواند تمام بارکدهای اصلی یک بعدی و دو بعدی موجود در بازار را شناسایی کند.
> دوربین نوردهی جهانی 1280*1024 پیکسل آن می تواند به راحتی کدهای بارکد بالای 3MIL را بخواند تا نیازهای اسکن روزانه را برآورده کند.
> با فناوری تصویربرداری دوبعدی می تواند به راحتی بارکدها را روی کاغذ، چاپ، پلاستیک و صفحه نمایش بخواند.
> از حالت های کاری متعدد برای برآوردن نیازهای خواندن مختلف پشتیبانی می کند.
> با اعلان های ارتعاشی همراه است.
> دارای کابل های جداشدنی و رابط های دوگانه (USB (USB-KBW، USB-COM)، RS232 (اختیاری)).
> سازگاری بالایی دارد و از WINDOWS، Android و هر سیستم داخلی پشتیبانی می کند.
> از ارتقاء آنلاین، توسعه سفارشی و توسعه ثانویه پشتیبانی می کند.
> ضد افت و لرزش با ساختار رمزگشایی دو بعدی بسیار یکپارچه است.
> دارای بافت لیزری، بافت قابل مشاهده و حس لامسه عالی است.
پورت ارتباطی
برای کار کردن، اسکنر باید به یک میزبان متصل باشد، که میتواند یک کامپیوتر اصلی، دستگاه POS، میکروکنترلر، میزبان اندروید یا سایر دستگاههای ترمینال هوشمند با رابط USB یا RS232 باشد.
1. رابط USB میزبان [USB زن]
2. رابط RS232 میزبان [DB9 مرد]
رابط سیمی
USB
RS232
نمودار سیمی
USB
RS232
ابعاد ساختار
واحد: میلی متر
عملکرد
| حالت ارتباطی | USB(USB-KBW،USB-COM)،RS232(Oاختیاری) |
| سنسور | شاتر جهانی CMOS |
| پیکسل | 1,300,000 پیکسل, 1280*1024 |
| دقت خواندن | ≥3mil/0.076mm (PCS90%,CODE 39) |
| عمق میدان | 30mm~500mm (محدوده های مختلف بارکد) |
| سرعت رمزگشایی | 65 سانتی متر بر ثانیه |
| حالت اسکن | دستی، حس خودکار، کنترل فرمان |
| حالت اعلان | LED، زنگ |
| چشم انداز | 41 درجه * 31 درجه |
| زاویه خواندن | رول: ± 360 درجه، گام: ± 60 درجه، اریب: ± 55 درجه |
| | شرایط تست: CODE39,10mil/0.25mm,PCS90% |
| کنتراست چاپی | ≥15% |
| روشنایی محیط | محیط تاریک، نور طبیعی داخلی |
| سیستم کد | 1D:UPC-A,UPC-E,EAN-8,EAN-13,کد 128, GS1-128, کد 39, کد 32, کد 93, کد 11, 2 از 5, ماتریس 2 از 5, صنعتی 2 از 5, صنعتی 2 از 5 (استرایت 5, 2,2M) نوار داده (Omnidirectional، Limited، Expanded) و غیره 2D: کد QR، کد QR میکرو، ماتریس داده، PDF417، میکرو PDF 417، آزتک، و غیره. |
پارامترهای مکانیکی/الکتریکی
| وزن محصول | 148 گرم (اسکنر) |
| ابعاد ظاهری | L168.5mm * W70.0mm * H91.0mm |
| طول سیم | 1.8 متر |
| نوع رابط | USB نر، DB9 مادگی |
| ورودی برق | DC 5V 1A |
| فعلی | 230 میلی آمپر (متوسط کار)، 33 میلی آمپر (آماده به کار) |
محیط کار
| دمای کاری | -20 تا 50 درجه سانتیگراد |
| دمای ذخیره سازی | -40 تا 70 درجه سانتیگراد |
| رطوبت کاری | 5% تا 95% (غیر متراکم) |
| تست ارتعاش حمل و نقل | 10 ساعت در 125 دور در دقیقه |
لیست قطعات یدکی
| کابل | USB: برای اتصال اسکنر و میزبان برای برقراری ارتباط و شارژ استفاده می شود. |
| | RS232(باز شدن): دارای سر منبع تغذیه DC برای اتصال اسکنر به هاست و ارتباط سریال می باشد.
|
| | USBکابل برق (باز شدن):برای اتصال اسکنر به هاست منبع تغذیه و منبع تغذیه پورت سریال استفاده می شود. |
| آداپتور برق (در حالت باز) | خروجی: DC5V 1A، ورودی: AC100~240V 50~60Hz، می تواند برای منبع تغذیه پورت سریال استفاده شود. |
> بررسی کنید کدام پورت ها در هاست شما موجود است تا نوع محصول مناسب را انتخاب کنید.
> در صورت لزوم، با سازنده تماس بگیرید تا نوع رابط مورد نیاز خود را سفارشی کنید.
